Подключение тонких проводов от передней панели — самый пугающий этап для новичков при сборке ПК. 😨 Но не переживайте! Если действовать по инструкции, все окажется гораздо проще, чем кажется. Этот гайд поможет разобраться с любым корпусом и материнской платой.
🔌 Основные группы проводов
1. Кнопки и индикаторы (самые важные!)
- Power SW (Power Switch) — проводки от кнопки включения (самые главные!)
- Reset SW (Reset Switch) — проводки от кнопки перезагрузки
- HDD LED (IDE LED) — индикатор активности жесткого диска (красный/белый)
- Power LED +/− — индикатор питания (зеленый/белый)
2. Порты и разъемы
- USB 2.0 — черный коннектор на 9 pin (1 отсутствующий контакт)
- USB 3.0 — синий коннектор на 19 pin
- HD Audio — коннектор на 9 pin для наушников/микрофона
🛠️ Что понадобится?
- Пинцет — для работы с мелкими коннекторами
- Фонарик — для подсветки надписей на материнской плате
- Инструкция к материнской плате — ваш главный помощник!
📋 Пошаговая инструкция подключения
Шаг 1: Найдите разъем на материнской плате
Ищите группу контактов с подписью:
- F_PANEL (чаще всего)
- JFP1 (у некоторых производителей)
- PANEL (устаревшее обозначение)
Обычно находится в правом нижнем углу материнской платы
Контакты подписаны мелкими буквами прямо на плате
Контакты подписаны мелкими буквами прямо на плате
Шаг 2: Изучите схему распиновки
Важно! Распиновка отличается у разных производителей. Смотрите схему в инструкции к вашей материнской плате!

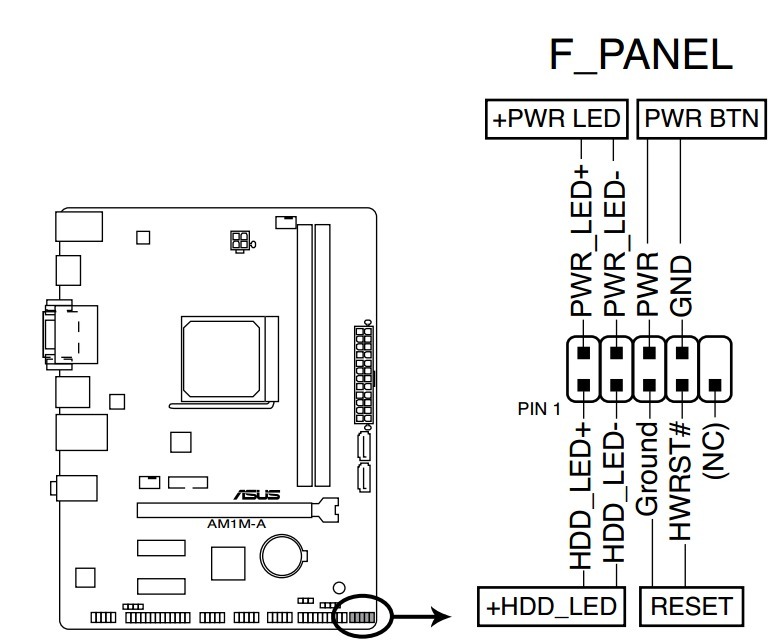

Стандартная схема распиновки:
Шаг 3: Подключите кнопки и индикаторы
- Power SW — подключается первым! Не имеет полярности.
- Reset SW — не имеет полярности.
- HDD LED — важен порядок подключения (+ и −).
- Power LED — важен порядок подключения (+ и −).
Как определить полярность:
- Белый провод — минус (−)
- Цветной провод — плюс (+)
Шаг 4: Подключите USB и аудио
USB 2.0 (9-pin):
- Найдите разъем F_USB1 или F_USB2
- Совместите ключ (отсутствующий контакт) с заглушкой в разъеме
- Подключите без усилия
USB 3.0 (19-pin):
- Найдите синий разъем F_USB3 или USB3_1
- Аккуратно подключите — контакты легко погнуть!
HD Audio (9-pin):
- Найдите разъем F_AUDIO или AAFP
- Совместите ключ с заглушкой
- Подключите до упора
🎯 Особенности разных производителей
ASUS
- Часто используется цветная маркировка контактов
- Есть фирменная заглушка Q-Connector (очень удобно!)
Gigabyte
- Четкие подписи на плате
- Стандартная распиновка
MSI
- Яркие схемы в инструкции
- Часто дублируются надписи на плате
ASRock
- Подробные схемы в мануале
- Стандартное расположение контактов
✅ Проверка правильности подключения
- Включите блок питания (кнопкой на БП)
- Нажмите кнопку Power на корпусе
- Проверьте индикаторы:
- Должен загореться Power LED
- Должен мигать HDD LED при работе
- Должны работать обе кнопки (Power и Reset)
❌ Что делать, если не работает?
Не включается кнопкой питания:
- Проверьте подключение Power SW
- Убедитесь, что не перепутали + и −
- Проверьте подключение питания к материнской плате
Не горят индикаторы:
- Проверьте полярность LED-коннекторов
- Убедитесь, что не перепутали Power LED и HDD LED
Не работают USB/аудио:
- Проверьте, полностью ли вставлены коннекторы
- Убедитесь, что не погнули контакты USB 3.0
💡 Полезные советы
- Сфотографируйте подключение до разборки
- Используйте пинцет для мелких коннекторов
- Не применяйте силу — все подключается легко
- Если не уверены — подключите только Power SW
- Остальные коннекторы можно подключить позже
🔧 Альтернативный способ
Если не хотите разбираться с мелкими коннекторами:
- Найдите на материнской плате контакты Power Switch
- Аккуратно замкните их отверткой для включения
- После установки ОС можно включить компьютер через клавиатуру
